Wi-Fi降敏“Wi-Fi Desensitization Measurements”测试规范概述
芯格瑞 Slab
2024年05月31日 18:00 北京
WIFI Desensitization Measurements（WiFi去敏感化测试）是一种评估和量化无线通信设备在受到外界干扰时性能下降的测试方法。此过程涉及在特定频段范围内施加已知干扰信号，并监测设备的接收灵敏度、信号质量和误码率等关键性能指标的变化。其目的是确定设备在不同干扰环境下的抗干扰能力和稳定性，以确保在复杂电磁环境中依然能够可靠运行。这类测量对于优化设备设计、提升抗干扰性能以及保证无线网络的整体可靠性至关重要。
蜂窝发射器开启时的Wi-Fi去敏感化测量
一、测试设置

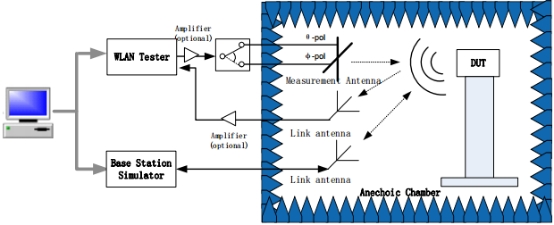

Wi-Fi去敏感化测量的典型系统布置图,包括DUT、消声室、测量天线、基站模拟器等组件。

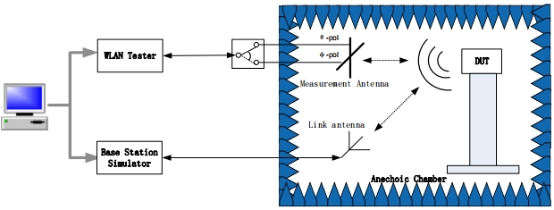

图1. Wi-Fi去敏感化测量常见配置的简化框图--蜂窝上行频率
图2. Wi-Fi去敏感化测量的另一种常见配置--蜂窝上行谐波
二、测试参数
去敏感化测量应表1中TIS（总全向接收灵敏度）测量相同的数据速率下进行。对于传统Wi-Fi RAT（例如802.11a/b/g/n/ac）的测试，编码应为CC或BCC；对于802.11ax的测试，编码应为LDPC；如果不支持LDPC（例如2.4 GHz产品或仅20MHz产品），则使用BCC。

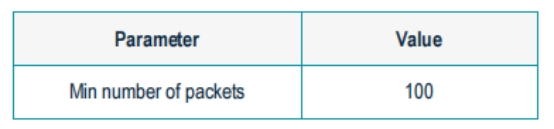

表1. 接收灵敏度测试参数设置
三、测试步骤
步骤1: 将设备和测试腔室定位到最佳位置以进行灵敏度测量。
步骤2: 在指定的Wi-Fi通道上进行单次EIS（有效各向同性灵敏度）测量。
步骤3: 启用蜂窝无线电并进行干扰信号测试，重复EIS测量。
步骤4: 比较启用和未启用蜂窝无线电时的EIS差值，并记录为去敏化结果。
测试上限
根据用于进行测试的设备的具体情况，去敏感化测量将有一个上限。在达到测试系统的极限或达到合格错误率之前，继续搜索去敏感化水平。如果DUT达到此极限并且无法测量实际值，则记录测试系统能够产生的最大EIS，并在测试报告中注明达到极限。测试设备应能够测量40 dB或更大的去敏感化水平。
四、通信频率最近蜂窝上行频率导致的Wi-Fi无线电去敏感化
2.4GHz 频段
信道1：测试频率包括设备支持的发射频率（最高信道的中心或LTE/NR FR1 SA的上边缘最高信道分配资源块的中心）在1880 MHz到2400 MHz之间的所有RAT。测量应在最接近Wi-Fi信道1的发射信道（和LTE/NR FR1 SA的上行RB分配）进行。
信道11和13：测试频率包括设备支持的发射频率（最低信道的中心或LTE/NR FR1 SA的下边缘最低信道分配资源块的中心）在2483.5 MHz到3003.5 MHz之间的所有RAT。测量应在最接近最高支持的Wi-Fi信道的发射信道（和LTE/NR FR1 SA的上行RB分配）进行。
5GHz 频段
信道36：测试频率包括设备支持的发射频率（最高信道的中心或CTIA 01.50 [4]中指定的NR FR1的上边缘最高信道分配资源块的中心）在4630 MHz到5150 MHz之间的所有RAT。测量应在最接近Wi-Fi信道36的发射信道（和LTE/NR FR1的上行RB分配）进行。

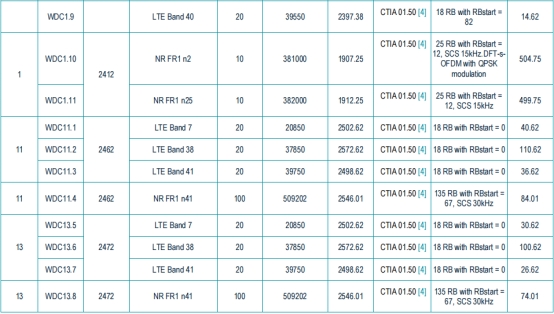

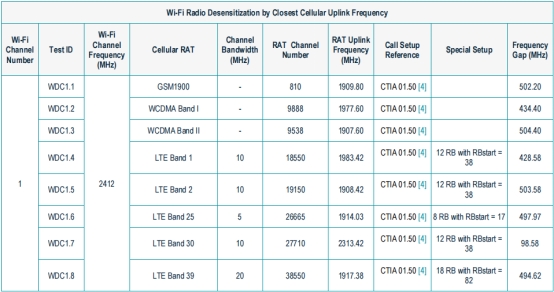

表1. 最近信道组合
五、Wi-Fi 射频前端失真干扰分析
蜂窝发射器可能会产生不需要的谐波，这些谐波可能会干扰某些Wi-Fi信道，具体取决于在融合设备中实现的蜂窝技术和Wi-Fi信道的组合。为了简化测试选择，已选择了一部分Wi-Fi信道覆盖尽可能多的RATs相互作用，这些信道已汇编到表2中。

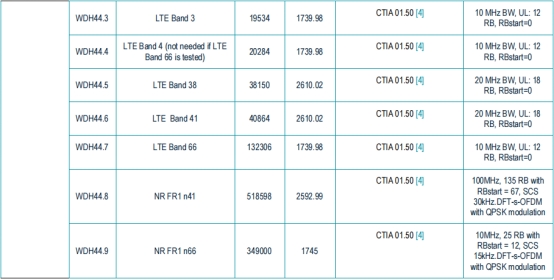

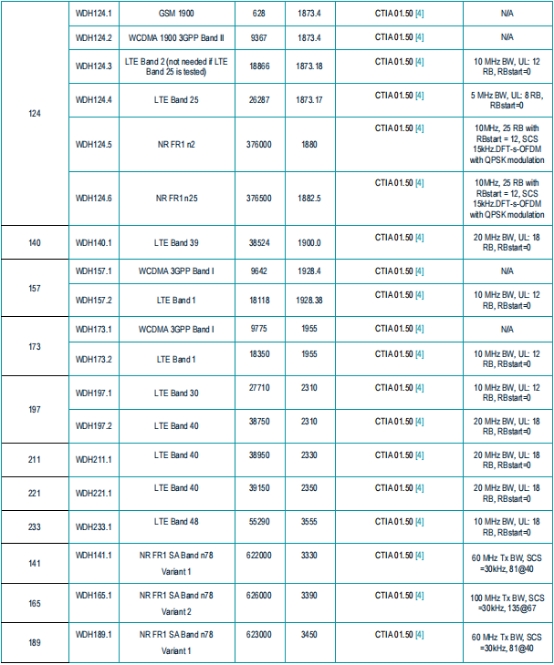

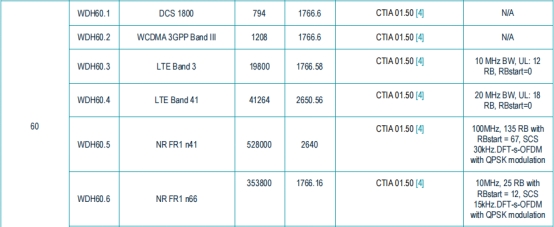

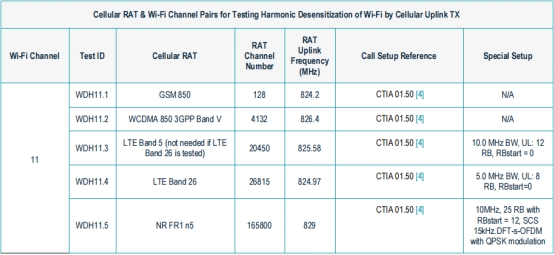

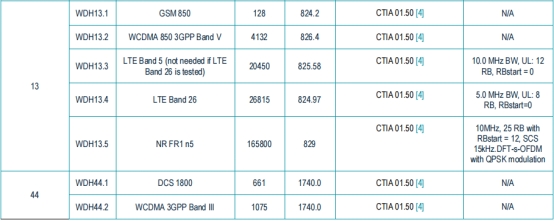

表2. 去敏感化情况
具有Wi-Fi发射器开启状态的蜂窝去敏测量
一、测试设置
Wi-Fi去敏感化测量的典型系统布置图,包括DUT、消声室、测量天线、基站模拟器等组件。

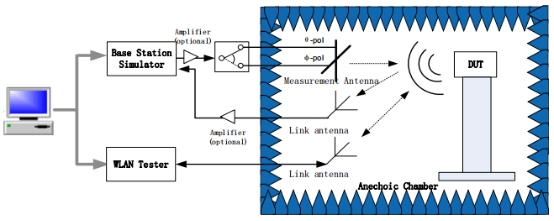

图1. 蜂窝去敏测量的示例测试系统配置
二、测试参数
为了进行Wi-Fi发射器开启状态的蜂窝去敏测试，在2.4 GHz频段运行的设备应设置为在通道6（fc = 2.437 GHz）上运行。在5 GHz频段运行的设备应仅设置为在5 GHz范围内支持的最低子频段的中间通道上运行。每个子频段对应的中间通道编号列于表1中。在6 GHz频段运行的设备应仅设置为在6 GHz范围内支持的最低子频段的中间通道上运行。

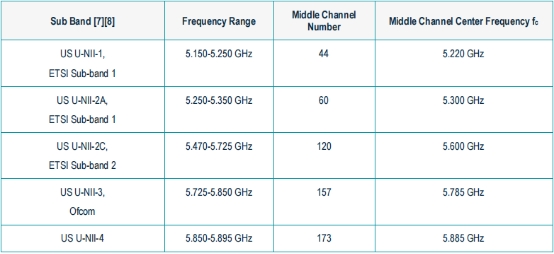

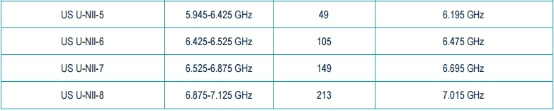

表1. 5GHz中Wi-Fi U-NII子频段中间通道用于TIS蜂窝去敏感化
