“电磁兼容 GB/T 17626.11-2023”标准概述
芯格瑞 Slab
2024年05月17日 18:00 北京
GB/T 17626.11—2023标准规定了与低压供电网连接的电气和电子设备对电压暂降、短时中断和电压变化的抗扰度试验方法和优选的试验等级范围。适用于额定输入电每相小于或等于16A且连接到50Hz交流网络的电气和电子设备。不适用于与400Hz交流网络相连接的电气和电子设备。
新版标准GB/T 17626.11-2023于2023年5月23日发布，2024年6月1日实施，代替GB/T 17626.11-2008。
在第三章“术语和定义”中增加了暂降“上升时间”和“下降时间”的解释。
在第四章“概述”中增加了电压暂降和短时中断产生的原因。
GB/T 17626.11-2023
一、部分术语和定义
1.1（对骚扰的）抗扰度
装置、设备或系统面临电磁骚扰不降低运行性能的能力。
1.2 电压暂降
供电系统某一点上的电压突然下降到低于规定的暂降阈值，并在短时间内恢复的现象。
注1-典型的暂降与短路的发生和结束有关，或者与系统或系统相连装置上急剧的电流增加有关。
注2-电压暂降是一个二维的电磁骚扰，其等级由电压和时间(持续时间)决定。
1.3 短时中断
供电系统某一点上所有相位的电压突然下降到规定的中断阈值以下，随后经历一段短暂间隔恢复到正常值。
注1-典型的短时中断与开关装置的动作有关，该动作是由与系统或系统相连装置上短路的发生和结束引起。
1.4 （电压暂降）剩余电压
在电压暂降或者短时中断期间记录的最小电压均方根值。
注1-剩余电压可以表示为一个以伏为单位的值或者表示为相对于参考电压的百分比或者一个以参考电压为单位的值。
以下为新增部分
1.5 上升时间
瞬态过渡过程中，瞬时值从规定下限值上升到规定上限值所经历的时间。
注1-下限值及上限值分别定为瞬态幅值的10%和90%。
1.6 下降时间
瞬态过渡过程中，瞬态值从规定上限值下降到规定下限值所经历的时间。
注1-下限值及上限值分别定为瞬志幅值的10%和90%。

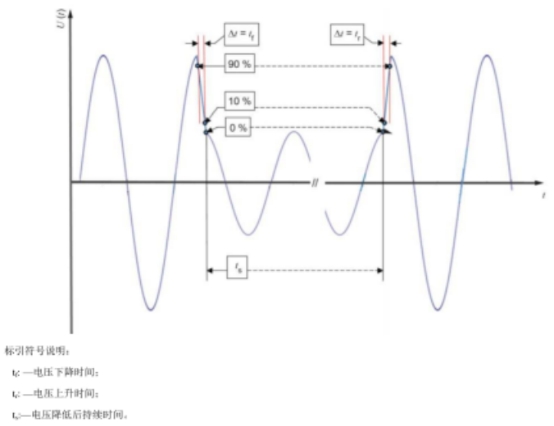

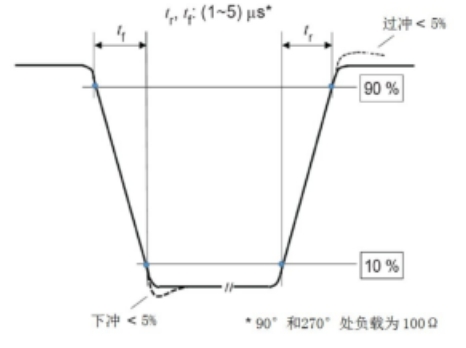

图1. 电压上升时间和下降时间细节图
二、问题原因
2.1 电压暂降和短时中断
电压暂降和短时中断通常由供电网络或设施中大型负载的突然变化引起的故障导致。这些现象可能是由于短路的发生和结束，或者与系统或系统相连装置上急剧的电流增加有关。
2.2 电压变化的原因
电压变化通常由连接到电网的负荷连续变化引起，这些变化可能是由于电动机启动、负载的增加或减少等。
三、试验等级
3.1 电压暂降和短时中断
变化特性：电压暂降和短时中断是突发性的，可以在电源电压的任意相位角上开始和停止。
试验等级：采用的电压试验等级为10%，40%，70%和80%，这些百分比相对于暂降后剩余电压为参考电压的0%，40%，70%和80%。

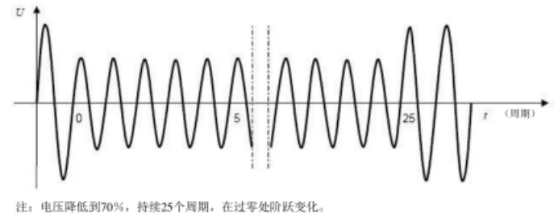

图2. 电压暂降--70%电压暂降正弦波波形图(在0°)
图3. 电压暂降--40%电压暂降正弦波波形图(在 90°)
图4. 短时中断
优先试验等级和持续时间：表1列出了电压暂降的优先试验等级和持续时间，而表2列出了短时中断的优先试验等级和持续时间。
上升和下降时间：图3展示了上升和下降时间的示例。

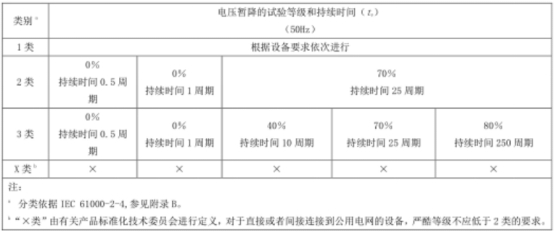

表1. 电压暂降试验优先采用的试验等级和持续时间

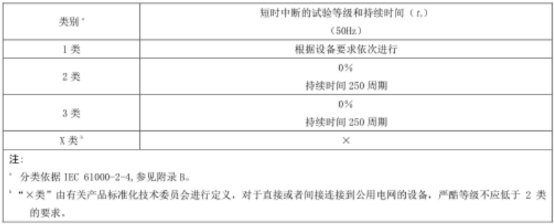

表2. 短时中断试验优先采用的试验等级和持续时间
3.2 电压变化
过波过程：在额定电压U和变化后的电压之间规定一个过波过程。

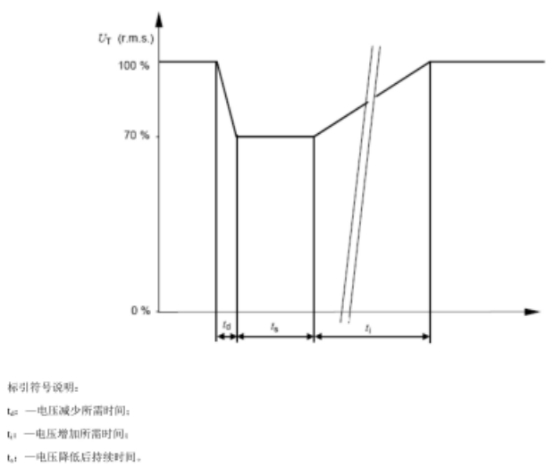

图5. 电压变化
步进变化：电压变化率宜为常数，但电压可以是步进变化的。步进变化应定位在电压过零附近，且不宜大于10%UT（额定电压）。

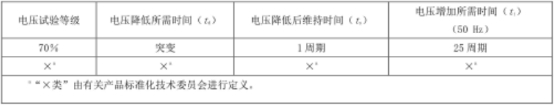

表3. 短期供电电压变化的时间设定
四、对于IEC 61000-4-11的变化
1.删除了表1、表2和表3中与60Hz相关的参数
1.1表1和表2中电压暂降、短时中断的试验等级和持续时间的60Hz频率点。
1.2表1和表2中2类和3类的持续时间要求（12周期、30周期和300周期）及其脚注c。
1.3表3中电压增加所需时间的60Hz频率点。
1.4表3中电压试验等级为70%时，电压增加所需时间30周期的要求及其脚注b。
2.将6.1.3中的“工作电压（如230V、120V等）”更改为“工作电压（如220V、120V等）”。
五、可避免电压暂降和短时中断的方法
1.安装不间断电源（UPS）：UPS系统可以在电压暂降或短时中断时提供即时的备用电源，确保设备持续运行，特别适用于计算机和服务器等关键设备。
2.使用电压调节器：自动电压调节器（AVR）可以调节输入电压，确保输出电压在设备的可接受范围内，有效缓解电压暂降问题。
3.部署电压瞬变抑制器（TVSS）或浪涌保护器：可以保护电气系统和设备免受电压波动和瞬变的影响，特别是在电网不稳定的情况下。
4.使用分布式能源系统：例如太阳能发电、风能发电等，分布式能源系统可以在主电网出现问题时提供备用电力，降低电压暂降和短时中断的影响。
5.稳压电源:稳压电源是一种电子装置，能为负载提供稳定的交流或直流电，包括交流稳压电源和直流稳压电源。当电网电压或负载波动时，它会在10-30毫秒内响应，将电压幅值稳定在±2%以内，确保在电压暂降时提供稳定的电压。
6.实施电能质量监测：通过安装电能质量监测设备，可以实时监测电压水平，提前预警电压异常并采取相应措施。
