前言
北斗卫星导航系统是中国正在实施的自主发展、独立运行的卫星导航系统，本标准旨在为LTE北斗终端的研发提供测试依据，确保其符合技术要求。它是GB/T 44068-2024《LTE移动通信终端支持北斗定位的技术要求》国家标准的补充。
一、适用范围
该标准规定了支持北斗或兼容北斗融合定位的移动通信终端和固定位置使用的无线终端的设计、研发、生产和检验检测。
二. 技术要求
2.1 功能要求：
移动终端应支持以下定位功能：
自治北斗定位：仅使用北斗卫星信号进行定位。
自治北斗兼容融合定位：结合使用北斗和其他卫星导航系统信号定位。
网络辅助北斗定位：在北斗卫星信号可见时，通过移动通信网络辅助进行北斗定位。
网络辅助北斗兼容融合定位：通过移动通信网络辅助进行北斗和其他卫星导航系统的融合定位。
2.2 辐射功率要求：
对于支持北斗卫星无线电测定业务（RDSS）功能的移动终端，其辐射功率的自由空间EIRP应不大于36dBm。其他类型设备的限值根据相应产品确定。
2.3 接收机灵敏度要求：
对于自治北斗RNSS定位，要求在-126.5 dBm的信号功率下，最大冷启动首次定位时间为120秒，2-D定位误差在一定条件下，定位成功率需达到95%。
2.4 接收机标称精度要求：

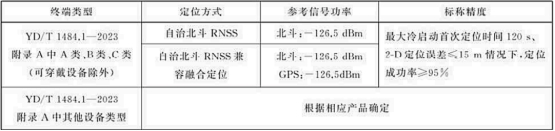

表一 标称精度要求
三. 试验条件
3.1 测量设备
支持北斗的移动终端空间射频接收机性能通用测量方法宜使用卫星模拟器、基站模拟器作为测量设备。
对于网络辅助定位模式,测量设备需要卫星模拟器和基站模拟器,对于自治定位模式,测量设备仅需卫星模拟器。
3.2 测量通用条件
测试适用于网络辅助北斗定位的终端主导定位和终端辅助定位设备,如果设备支持两种定位方式,那么两种方式都应进行测试。同时,本测试也适用于北斗自治定位模式,即无网络辅助的北斗定位。人手模型的测试需求应符合YD/T1484.1-2023中4.2.2的规定。
北斗卫星导航系统包含D1和D2两类信号类型,其中D1代表MEO/IGSO卫星，D2则代表GEO卫星。D1信号类型的相对信号功率为0dB.D2信号类型的相对信号功率为+5dB。在本文件中,测试场景内所定义的是卫星的参考信号功率。卫星信号功率应设置为测试场景定义的参考信号功率加上相对信号功率。
四. 辐射功率通用测量方法
测试频段和信道：总全向辐射功率（TIRP）测试应在设备（EUT）所支持的各个频段的高、中、低3个信道上进行。
频谱仪设置：
如果测试信号带宽小于频谱仪的可分辨带宽，应将频谱仪设置为零扫描带宽。
设置合适的触发方式和扫描时间，以捕获稳定的上行信号。
触发电平应尽可能接近本底噪声，但噪声至少要10dB，避免杂散触发。
如果测试信号带宽大于频谱仪的RBW，可以采用频域带内功率积分方法，并设置RBW尽量不大于30kHz。
五.接收机灵敏度测试
接收机灵敏度测试是在最大载噪比值的位置和极化配置,然后在该点上进行灵敏度搜索测试,得到该点的灵敏度。对于特定的频段/天线的配置,灵敏度需在没有干扰的条件下进行,以保证灵敏度搜索过程中的不确定度最小。如果设备在测试中会被干扰,应计算相应的不确定度。
在条件允许的情况下,设备的传导灵敏度也应在天线接头处测试,传导测试宜使用在接收机灵敏度测试中使用的设备。理想条件下,为了最小化测量中的不确定度,灵敏度测试应使用同样配置的仪表。
