“CTIA OTA标准6.0版本”测试规范概述
芯格瑞 Slab
2024年04月26日 18:00 北京
CTIA标准是指美国无线电通信产业协会（CTIA）制定的一系列无线通信技术标准，旨在规范和统一无线通信设备和服务的技术要求，以确保用户的通信体验和网络安全。CTIA标准涵盖了移动通信设备、网络基站、通信协议、安全性、电磁兼容性等多个方面，对于推动无线通信技术的发展和应用具有重要意义。
Test Plans：
1.Battery Compliance
2.Battery Life
3.Device Hardware Reliability
4.loT Cybersecurity Certification
5.Over-the-Air Performance
6.Speech Performance
7.Utility loT Device
下载地址:
https://ctiacertification.org/test-plans/
CTIA - Over-the-Air Performance 6.0

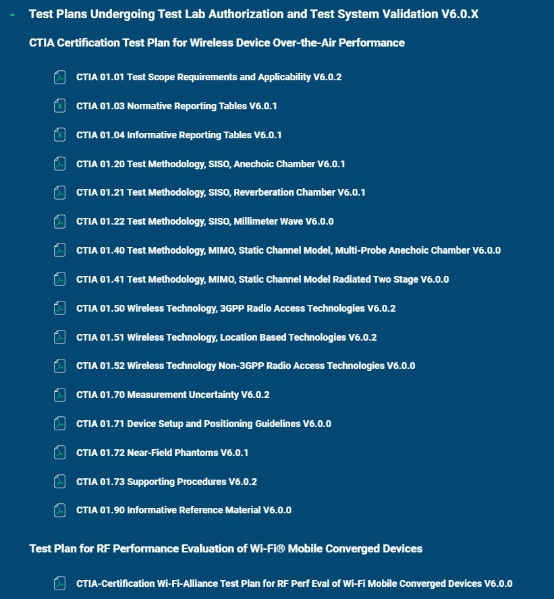

一、6.0版本OTA测试规范文件
在6.0版本中除Wi-Fi外，SISO和MIMO的OTA测试规范文件被细分为16个子文件。
二、OTA标准包含
1.无线设备SISO OTA测试方案；
2.无线设备MIMO OTA测试方案；
3.带有Wi-Fi的无线融合设备传导及OTA测试的方案。

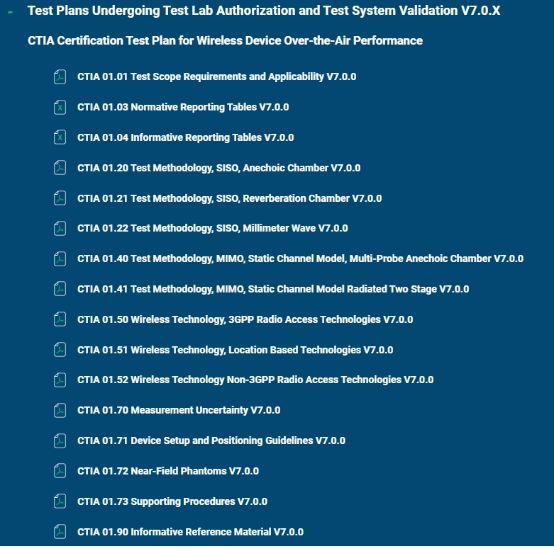

三、7.0版本OTA测试规范文件
目前CITA已经发布无线设备OTA性能的7.0版本Test Plan测试方案文件，即将进入版本7。
CTIA - OTA6.0标准 测试规范
一、3GPP支持情况
支持从2G到5G，包括5G毫米波的所有3GPP制式，SISO技术目前都已支持。同时也实现了对 SISO AC（Anechoic Chamber：方向性全电波暗室）和 SISO RC（Reverberation Chamber：混响室）技术等多种制式的支持。对于MIMO技术，目前已经在LTE领域支持了MPAC（多探头法）和RTS（辐射两步法）方法。
表1. 测试方法对3GPP无线技术的支持
二、定位技术支持情况
大都会信标系统（MBS）是地面信标系统的一个子集，旨在解决在传统卫星系统面临挑战的环境中（如室内或人口密集的城市地区）进行三维用户设备（UE）定位的问题。与全球导航卫星系统（GNSS）类似，MBS技术允许设备进行位置计算，而无需依赖任何网络，因此支持各种独立应用。然而，MBS的认证测试并非必需。
表2. 测试方法对基于位置的无线技术的支持
三、non-3GPP支持情况
对于蓝牙BR、蓝牙LE和Zigbee等无线技术的支持。WFA（Wi-Fi联盟）的支持内容已经分别列入另一份文档。

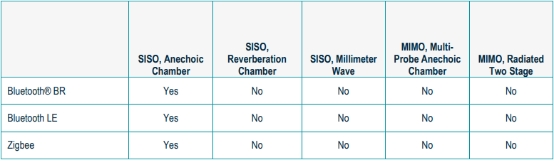

表3. 通过测试方法支持非3GPP无线技术
四、设备类型支持情况
设备类型：
1.Hand-Held Device：手持式
2.Wrist-Worn Device：腕带式
3.Chest-Worn Device：胸部佩戴式
4.Ankle-Worn Device：踝部穿戴式
5.IoT devices fitting within Notebook-sized test 6.volume：适合笔记本大小测试体积的物联网设备.Tablets：平板电脑
7.Notebooks：笔记本的电脑
8.IoT devices larger than Notebook-sized test volume：大于笔记本大小测试体积的物联网设备
尺寸要求：
手持设备和平板电脑的尺寸必须符合30厘米的静态区域要求，并且其天线阵列的辐射孔径必须小于5厘米。对于天线孔径大于5厘米的被测物，测量网格和测量不确定度将进行定义
表4. 测试方法对设备类型的支持
五、测试指标支持情况

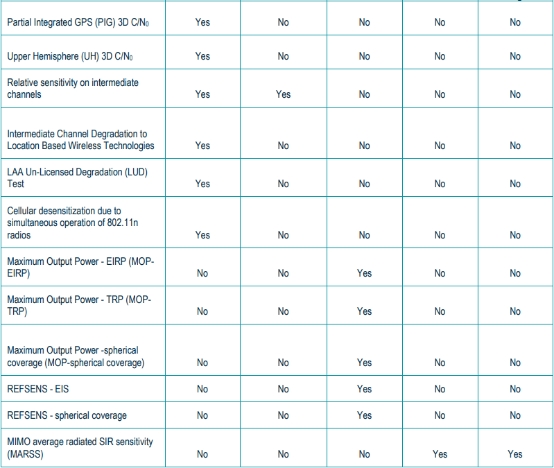

表5. 测试方法支持的测试
OTA(Wi-Fi)6.0标准 传导及辐射测试规范细则
CTIA-Certification-Wi-Fi-Alliance-Test-Plan-for-RF-Perf-Eval-of-Wi-Fi-Mobile-Converged-Devices-V6.0.0 版本号为6.0.0，由CTIA认证和Wi-Fi联盟在2024年4月发布。该文件详细规定了Wi-Fi移动融合设备的射频性能评估的测试方法和性能标准。
一、测试条件和设备配置
1.蜂窝和 Wi Fi 模式
测试方法要求将设备置于标准操作模式下。这包括设备中的所有传感器以及接近传感器。如果在测试过程中明显出现DUT热保护和/或自适应功率控制机制阻止Wi-Fi和蜂窝发射器维持全输出功率的情况，测试实验室应与OEM合作，确定适当的缓解方法。
2.Wi Fi 模式
在基于PING的方法中，WLAN 测试仪生成具有可配置传输间隔、有效负载大小和有效负载类型的ICMP回显请求数据包。ICMP回显请求数据包的目标是DUT的 IP堆栈。DUT应使用明确定义的回显应答数据包进行应答，该数据包的有效负载与相应请求的有效负载相同。
在基于ACK的方法中，WLAN测试仪将传输寻址到DUT的数据帧，并且DUT预计能够使用ACK消息响应所有这些数据帧。
执行测试需要以下 DUT 设置：
1)在测试期间禁用扫描模式；禁用对其他信道上的AP/客户端进行扫描。
2)如果适用，禁用省电模式（请注意，WLAN测试仪不支持WMM APSD）。
3)如果适用，测试期间禁用蓝牙无线电。
4)除了抑制测试外，被测设备中的蜂窝发射器应处于非活动状态。
5)如果设备使用了时间平均功能，则应根据CTIA 01.01 [2]第1.4节的规定禁用时间平均功能。
二、传导测量
2.1 Wi-Fi有线射频输出功率和接收灵敏度测试
2.1.1 测试目的
在有线模式下测量设备中Wi-Fi收发器的输出功率水平和接收灵敏度。
2.1.1 测试设置
测试的基本设置如图2.1.1-1所示，其中WLAN测试仪可能包括接收器和接入点功能子模块，以及内部实现的衰减器，以控制向DUT发送和从DUT接收的功率。

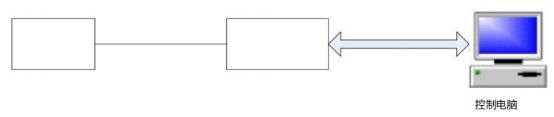

图2.1.1-1 Wi-Fi有线测量框图
2.1.2 测试点参数
1）测试应在设备支持的最低、中和最高信道上进行。
2）适用于所有发射和接收传导测试，对于传统RAT（即802.11a/b/g/n/ac）测试，编码应为CC或BCC，对于802.11ax测试，编码应为LDPC；如果不支持LDPC（例如，在2.4 GHz产品或仅20MHz产品中），请使用BCC。

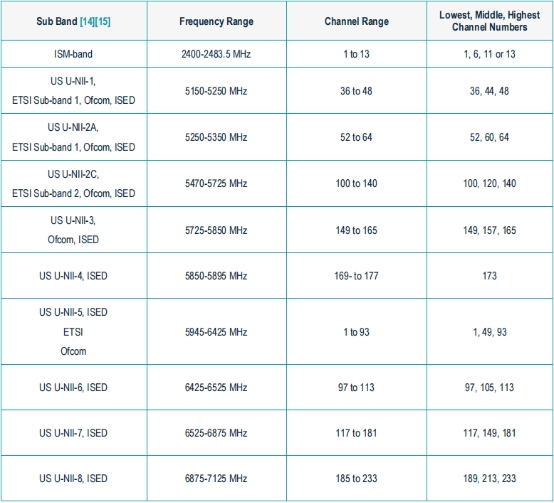

图2.1.2-1 Conducted Tests的测量频率
图2.1.2-2 TX测试数据速率
图2.1.2-3 RX测试数据速率
2.1.3 测试程序
1）使用WLAN测试仪建立连接并生成往返于DUT的流量。
2）对于客户端设备，测试仪通常配置为AP，但对于非AP STA，测试仪可以配置为ad-hoc模式。
3）对于接入点和移动接入点，测试仪配置为客户端，DUT应配置为要测试的通道。
4）DUT应配置为以最大功率传输。
2.1.4 结果
1）结果应以dBm为单位报告。
2）无通过/失败标准。
三、辐射测量
3.1 Wi-Fi总辐射测量（TRP/TIS）
3.1.1 测试目的
这部分的目的是测量Wi-Fi设备在辐射模式下的总辐射功率（Total Radiated Power, TRP）和总全向接收灵敏度（Total Isotropic Sensitivity, TIS）。
3.1.2 测试设置
测试设置包括使用控制PC、消声室、测量天线和链路天线。

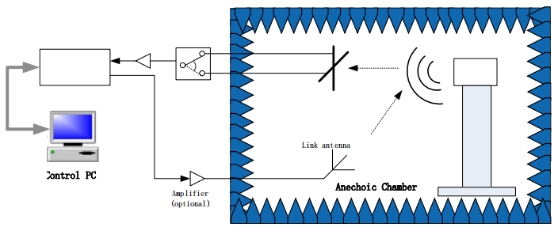

图3.1.2-1 用于TRP测量的简化方块图示配置
图3.1.2-2 用于TIS测量的简化方块图示配置
3.1.3 测试点参数
1）对于2.4 GHz IEEE 802.11b/g/n/ax设备，TRP/TIS测量在通道6（2437 MHz）进行。
2）对于5 GHz IEEE 802.11a/n/ax设备和6 GHz 802.11ax设备，TRP/TIS测量在表4.1.3-1中指定的通道上进行

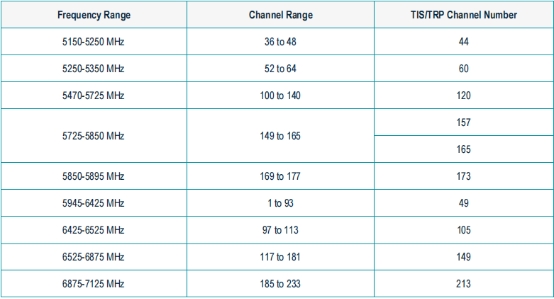

图3.1.3-1 TIS/TRP 测量通道用于 IEEE 802.11a、n 和 ax 支持频率范围

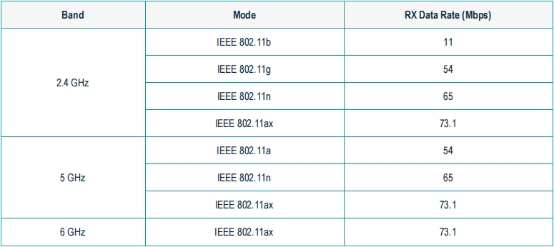

图3.1.3-2 接收灵敏度测试数据速率
3.1.4 测试程序
测试程序基于CTIA Certification Test Plan for Wireless Device Over-the-Air Performance中规定的TRP测量程序。为了获得Wi-Fi辐射性能的准确结果，需要执行范围参考测量，以考虑影响这些测量的各种因素，如范围长度、路径损耗、接收天线增益、电缆损耗等。
对于TIS测量，测试程序基于CTIA Certification OTA Test Plan中规定的TIS测量程序。当射频功率电平接近目标灵敏度电平时，下链路功率步长应不超过1 dB。
3.1.5 结果
1）结果应以dBm为单位报告。
2）无通过/失败标准。
